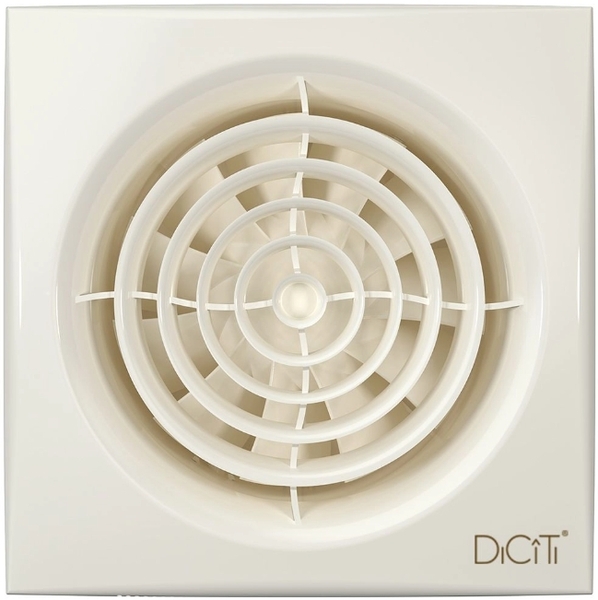

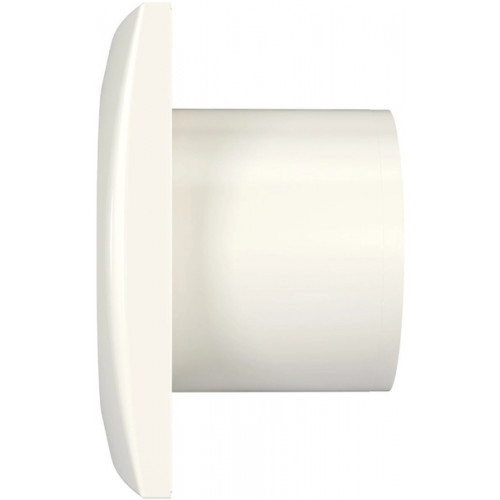

Дизайнерский вентилятор DiCiTi Aura 5C (ERA) слоновая кость

Дизайнерский вентилятор DiCiTi Aura 5C (ERA) слоновая кость представляет собой вытяжной вентилятор для туалета, ванной или кухни. Устанавливается в существующую вытяжную шахту напрямую или через небольшой участок воздуховода. Данная серия оборудована обратным клапаном и двигателем на шарикоподшипниках.

  Допускается монтаж в потолок и соединение патрубка вентилятора через небольшой участок воздуховода (до 0,5 метра).

Основные свойства

• Низкий уровень шума
• Двигатель на подшипниках с ресурсом до 40000 часов

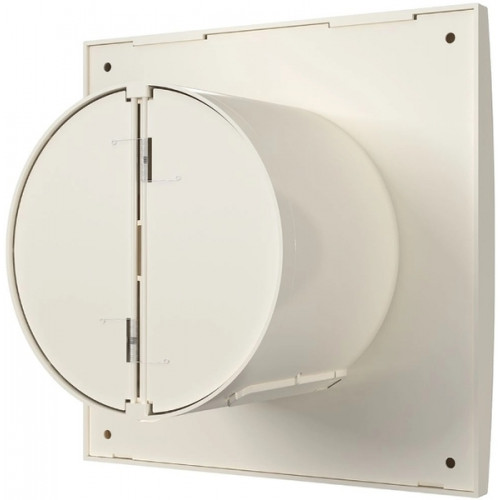

• Обратный клапан на патрубке
• Семь дизайнерских исполнений в разных цветах
• Потребление всего 10 Вт
• Защита от перегрева двигателя
• Изготовлен из АБС-пластика
• Может работать постоянно или включаться периодически
• Простое обслуживание
• Класс защиты IP24, что позволяет использовать изделие для вентиляции ванной
• Гарантия 5 лет

Технические характеристики

Чертеж и размеры

 Схема подключения

S1 - автомат защиты

S2 - внешний выключатель (не входит в поставку, может быть выключатель освещения)

М - вентилятор

Как установить

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту. Рекомендуется все места соединений герметизировать монтажным скотчем, герметиком и хомутами.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Порядок подключения

• снимите лицевую панель
• снимите с проводов изоляцию на длину 7 мм
• проведите провод питания через отверстие 1 на корпусе вентилятора
• вставьте провод в клеммную коробку X и зажмите провода винтами
• поставьте на место клеммник и прикрепите лицевую крышку к корпусу
