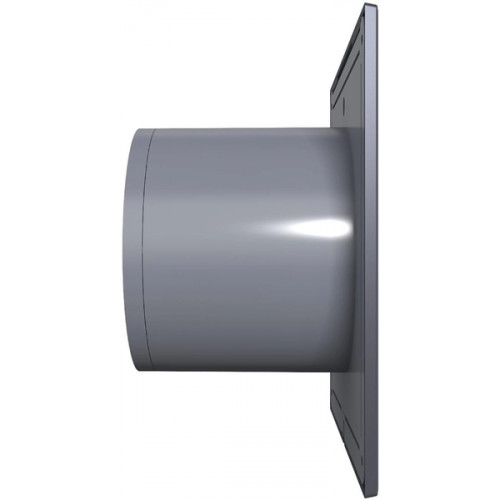

Дизайнерский вентилятор с тонкой панелью DiCiTi Slim 4C (ERA) темно-серый металл
2 990 руб.
В наличии
Дизайнерский вентилятор с тонкой панелью DiCiTi Slim 4C (ERA) темно-серый металл представляет собой вытяжной вентилятор для туалета, ванной или кухни. Устанавливается в существующую вытяжную шахту напрямую или через небольшой участок воздуховода. Данная серия оборудована обратным клапаном и двигателем на шарикоподшипниках. Уровень шума не превышает 25 дБА, что чуть выше порога слышимости.

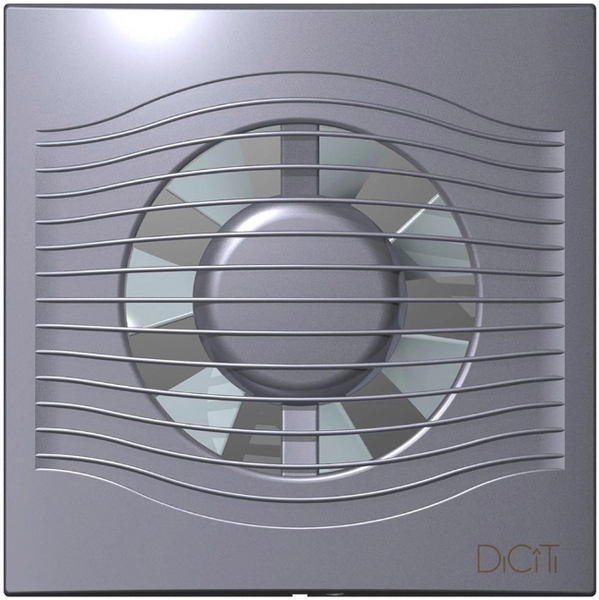

В этой модели толщина лицевой панели составляет всего 9 мм, что позволяет вентилятору более гармонично выглядеть на любой поверхности.
Допускается монтаж в потолок и соединение патрубка вентилятора через небольшой участок воздуховода (до 0,5 метра).
Основные свойства
- Низкий уровень шума
- Двигатель на подшипниках с ресурсом до 40000 часов

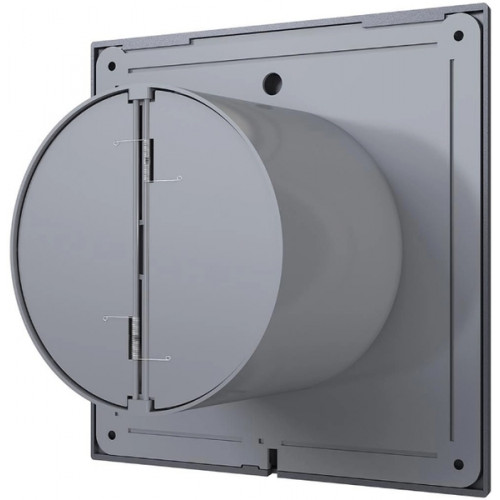

- Обратный клапан на патрубке
- Девять дизайнерских исполнений в разных цветах
- Потребление всего 7,8 Вт
- Защита от перегрева двигателя
- Изготовлен из АБС-пластика
- Может работать постоянно или включаться периодически
- Простое обслуживание
- Класс защиты IP24, что позволяет использовать изделие для вентиляции ванной
- Гарантия 5 лет
Технические характеристики
|
Напряжение: |
220 В |
|
Потребляемая мощность: |
7,8 Вт |
|
Производительность: |
90 м3/ч |
|
Уровень шума на расстоянии 3 метра: |
25 дБ(А) |
|
Диаметр подключения: |
100 мм |
|
Длина патрубка: |
83 мм |
|
Масса: |
0,55 кг |
Чертеж и размеры
|
A |
X |
E |
⌀d |
F |
|
160 |
140 |
76 |
100 |
7 |
Схема подключения
S1 - автомат защиты
S2 - внешний выключатель (не входит в поставку, может быть выключатель освещения)
М - вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту. Рекомендуется все места соединений герметизировать монтажным скотчем, герметиком и хомутами.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Порядок подключения
- снимите лицевую панель
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора
- вставьте провод в клеммную коробку X и зажмите провода винтами
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу
