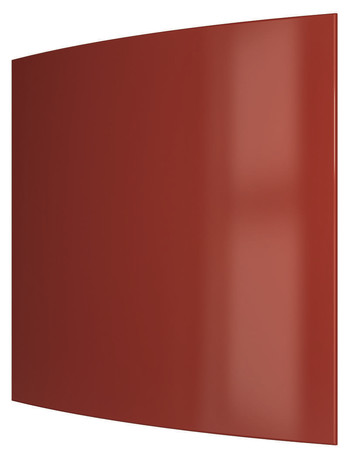

Дизайнерский вентилятор со съемной цветной панелью ERA Quadro 4C (ЭРА Квадро 4С) красный с обратным клапаном
2 520 руб.
В наличии- Вентилятор ERA Quadro 4
- Вентилятор ERA Quadro 4 Blueberry (голубой)
- Вентилятор ERA Quadro 4 Graphite (серый)
- Вентилятор ERA Quadro 4 Green tee (зеленый)
- Вентилятор ERA Quadro 4 Honey (желтый)
- Вентилятор ERA Quadro 4 Latte (бежевый)
- Вентилятор ERA Quadro 4 Onyx (черный)
- Вентилятор ERA Quadro 4 Sangria (красный)
- Вентилятор ERA Quadro 4-02 с выключателем
- Вентилятор ERA Quadro 4C Onyx (черный) с обратным клапаном
- Вентилятор ERA Quadro 4C бежевый с обратным клапаном
- Вентилятор ERA Quadro 4C голубой с обратным клапаном
- Вентилятор ERA Quadro 4C зеленый с обратным клапаном
- Вентилятор ERA Quadro 4C с обратным клапаном
- Вентилятор ERA Quadro 4C с обратным клапаном желтый
- Вентилятор ERA Quadro 4C серый с обратным клапаном
- Вентилятор Era Quadro 4C-02 с тяговым выключателем
- Вентилятор Era Quadro 4C-02 с тяговым выключателем
- Вентилятор Era Quadro 4C-02 с тяговым выключателем
- Вентилятор Era Quadro 4C-02 с тяговым выключателем
- Вентилятор Era Quadro 4C-02 с тяговым выключателем
Дизайнерский вентилятор со съемной цветной панелью ERA Quadro 4C (ЭРА Квадро 4С) красный с обратным клапаном представляет собой вытяжной вентилятор для удаления воздуха из туалета, ванной или кухни. Данная серия оборудована обратным клапаном, который перекрывает вытяжной канал при выключении вентилятора.
Устанавливается в вытяжную шахту, корпус крепится к поверхности стены с помощью четырех шурупов. При необходимости монтажа в подвесной потолок патрубок вентилятора и шахту соединяют с помощью гибкого или пластикового воздуховода.
Отличительной особенностью этой модели является возможность выбора цвета лицевой решетки, которая является съемной.
Основные свойства
- Тихая работа
- Оригинальная плоская лицевая панель, удаление воздуха происходит через щель между панелью и корпусом вентилятора
- Встроенный обратный клапан
- Защита от перегрева
- Корпус и решетка изготовлены из АБС-пластика
- Вентилятор можно использовать для вентиляции постоянно или включать периодически
- Простое обслуживание (состоит в периодической чистке крыльчатки, решетки и проверке электрических соединений)
- Класс защиты IP24, что позволяет использовать изделие во влажном помещении
- Гарантия 5 лет
Конструкция
Вентилятор состоит из крыльчатки, двигателя, корпуса, обратного клапана и съемной лицевой панели. Решетка полностью плоская, крепится к корпусу с помощью четырех распорных стоек. Панель легко снимается для чистки вентилятора и устанавливается обратно при помощи несильного нажатия.
Технические характеристики
|
Напряжение, В: |
220 |
|
Потребляемая мощность, Вт: |
14 |
|
Производительность, м3/ч: |
90 |
|
Уровень шума на расстоянии 3 метра, дБ(А): |
31 |
|
Диаметр подключения, мм: |
98 |
|
Длина патрубка, мм: |
81 |
|
Масса, кг: |
0,5 |
Чертеж и размеры
|
□B |
□A |
E |
⌀D |
C |
F* |
|
135 |
172 |
74 |
98 |
38 |
7 |
*толщина обратного клапана
Схема подключения
S1 - автомат защиты
S2 - внешний выключатель (не входит в поставку, может быть выключателем освещения)
М - вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.
Порядок подключения
- снимите лицевую панель
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора и ввод кабеля
- вставьте провод в клеммную коробку X и зажмите провода винтами при помощи кабельного зажима 2
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу
