Дизайнерский вентилятор с низким уровнем шума DiCiTi Rio 5C (ERA) черный матовый
5 440 руб.
В наличии
Дизайнерский вентилятор с низким уровнем шума DiCiTi Rio 5C (ERA) черный матовый представляет собой вытяжной вентилятор для удаления воздуха из туалета, ванной или кухни. Данная серия оборудована малошумным обратным клапаном, который перекрывает вытяжной канал при выключении вентилятора.
Устанавливается в существующий вытяжной канал квартиры патрубком внутрь и крепится к поверхности стены. Допускается монтаж в потолок и соединение патрубка вентилятора через небольшой участок воздуховода (до 0,5 метра).
Основные свойства
- Тихая работа

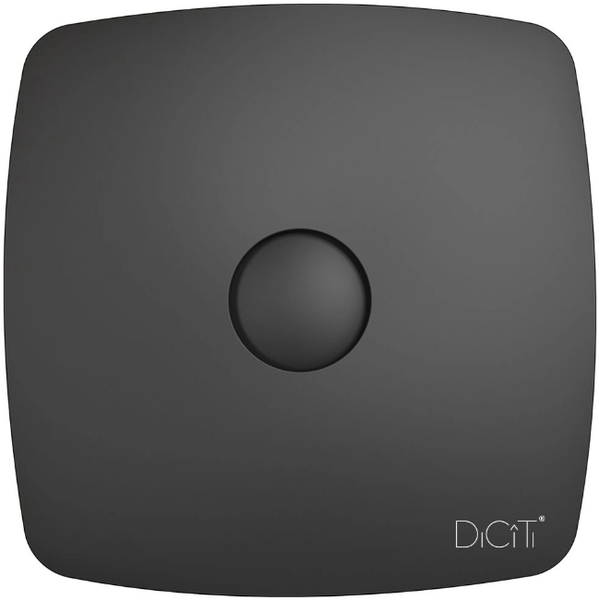

- Оригинальная лицевая панель, удаление воздуха происходит через щель между панелью и корпусом вентилятора

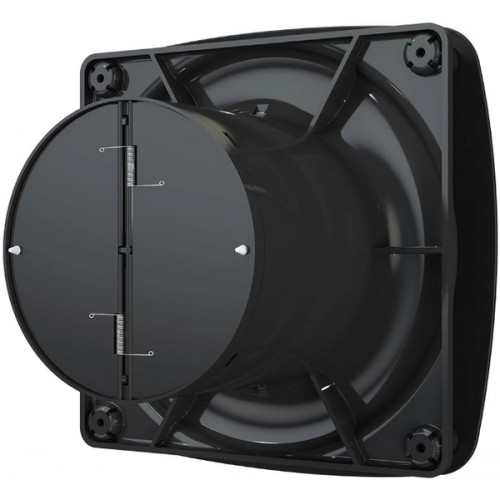

- Встроенный обратный клапан
- Защита от перегрева
- Корпус и решетка изготовлены из АБС-пластика
- Вентилятор можно использовать для вентиляции постоянно или включать периодически
- Простое обслуживание (состоит в периодической чистке крыльчатки и проверке электрических соединений)
- Класс защиты IP24, что позволяет использовать изделие во влажном помещении
- Гарантия 5 лет
Технические характеристики
|
Напряжение: |
220 В |
|
Потребляемая мощность: |
16 Вт |
|
Производительность: |
180 м3/ч |
|
Уровень шума на расстоянии 3 метра: |
33 дБ(А) |
|
Диаметр подключения: |
123 мм |
|
Длина патрубка: |
85 мм |
|
Масса: |
0,5 кг |
Чертеж и размеры
|
A |
B |
X |
Y |
⌀D |
F* |
C |
E |
|
200 |
200 |
160 |
160 |
123 |
6 |
38 |
79 |
*толщина обратного клапана
Схема подключения
S1 - автомат защиты
S2 - внешний выключатель (не входит в поставку, может быть выключатель освещения)
М - вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Порядок подключения
- снимите лицевую панель
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора
- вставьте провод в клеммную коробку X и зажмите провода винтами
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу
