Дизайнерский вентилятор с низким уровнем шума DiCiTi Rio 5C (ERA) темно-серый металл
4 580 руб.
В наличии
Дизайнерский вентилятор с низким уровнем шума DiCiTi Rio 5C (ERA) темно-серый металл представляет собой вытяжной вентилятор для удаления воздуха из туалета, ванной или кухни. Данная серия оборудована малошумным обратным клапаном, который перекрывает вытяжной канал при выключении вентилятора.
Устанавливается в существующий вытяжной канал квартиры патрубком внутрь и крепится к поверхности стены. Допускается монтаж в потолок и соединение патрубка вентилятора через небольшой участок воздуховода (до 0,5 метра).
Основные свойства
- Тихая работа

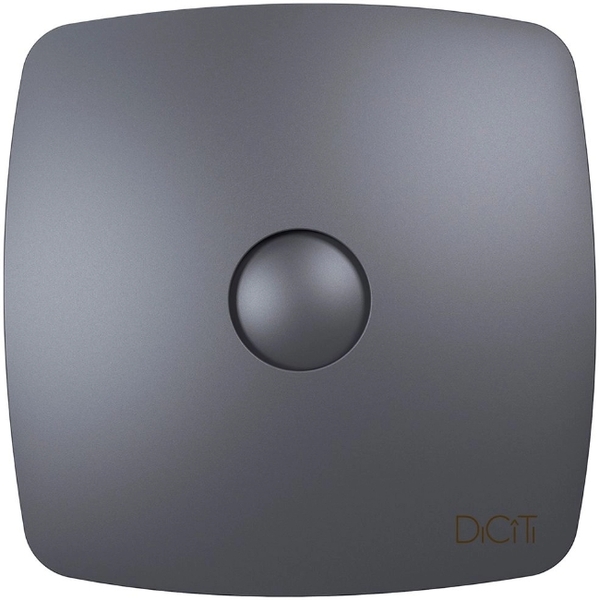

- Оригинальная лицевая панель, удаление воздуха происходит через щель между панелью и корпусом вентилятора

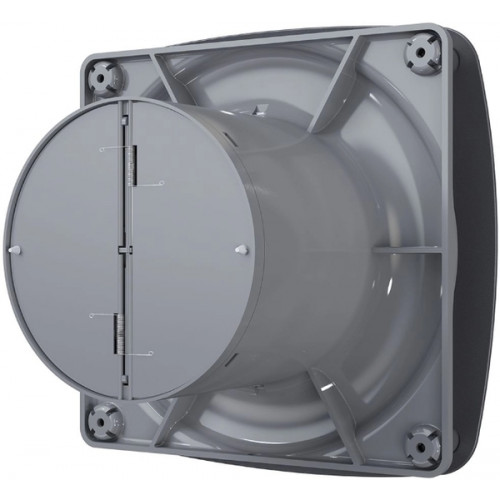

- Встроенный обратный клапан
- Защита от перегрева
- Корпус и решетка изготовлены из АБС-пластика
- Вентилятор можно использовать для вентиляции постоянно или включать периодически
- Простое обслуживание (состоит в периодической чистке крыльчатки и проверке электрических соединений)
- Класс защиты IP24, что позволяет использовать изделие во влажном помещении
- Гарантия 5 лет
Технические характеристики
|
Напряжение: |
220 В |
|
Потребляемая мощность: |
16 Вт |
|
Производительность: |
180 м3/ч |
|
Уровень шума на расстоянии 3 метра: |
33 дБ(А) |
|
Диаметр подключения: |
123 мм |
|
Длина патрубка: |
85 мм |
|
Масса: |
0,5 кг |
Чертеж и размеры
|
A |
B |
X |
Y |
⌀D |
F* |
C |
E |
|
200 |
200 |
160 |
160 |
123 |
6 |
38 |
79 |
*толщина обратного клапана
Схема подключения
S1 - автомат защиты
S2 - внешний выключатель (не входит в поставку, может быть выключатель освещения)
М - вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Порядок подключения
- снимите лицевую панель
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора
- вставьте провод в клеммную коробку X и зажмите провода винтами
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу
