Приточно-вытяжная установка ZILON ZPVP 1000 HE

596 240 руб.

В наличии

Другие товары этой серии

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 1000 HE с пластинчатым рекуператором и электрическим нагревателем в напольном исполнении. Предназначена для очистки (фильтр класса EU5), нагрева и подачи свежего воздуха в жилых, административных и производственных помещениях.

Преимущества

Высокая надежность
Электрический нагреватель с 2-х ступенчатой защитой от перегрева. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском. Рекупер имеет защиту от замерзания.
Снижены энергетические затраты
В процессе работы, тепло вытяжного воздуха передается поступающему.
Высокая эффективность
Установлен высокоэффективный и производительный пластинчатый рекуператор с КПД до 75%.
Удобное и быстрое обслуживание
Продуманные быстросъемные крепления для комфортного обслуживания системы.
Звуко- и теплоизолированный корпус
Изготовлен из листовой оцинкованной стали и проложена базальтовая минеральная вата 50 мм.

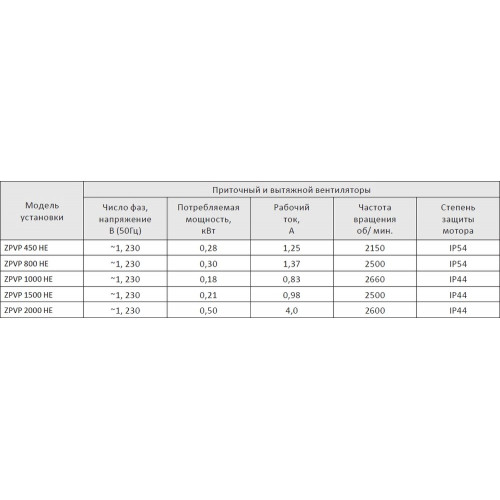

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 1000 HE
Серия	ZPVP HE
Тип монтажа	напольный
Тип двигателя	AC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	380-400/50/3
Диаметр воздуховода, Ø мм	315
Производительность
Макс. производительность, м3/ч	1286
Макс. давление, Па	558
Номинальные обороты вентиляторов, об/мин	2660
Мощность электрического нагревателя, кВт	6,0
Эксплуатационные
Потребляемая мощность, кВт	6,5
Макс. рабочий ток, А	10,5
Уровень звукового давления, дБ(А)	57
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP44
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки (приток/вытяжка)	EU5/EU5
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1
Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1505х650х1003
Вес, кг	152

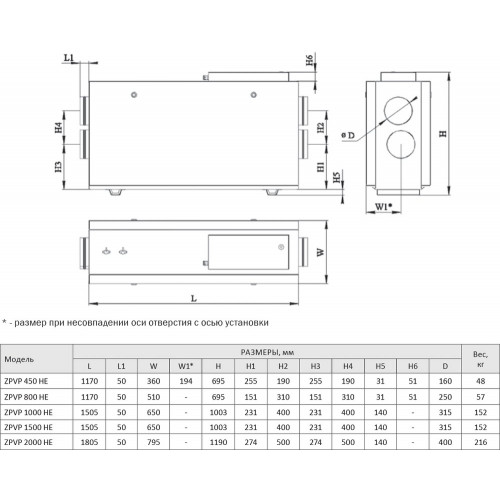

Схема размерных характеристик

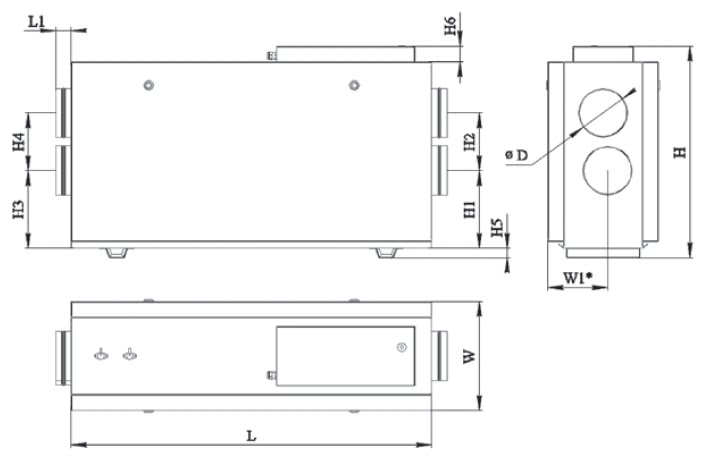

Схема размерных характеристик ZILON ZPVP H с рекуператором воздуха (горизонтальные)

Модель	Размеры, мм
ZPVP 1000 HE	L	L1	W	H	H1	H2	H3	H4	H5	D
ZPVP 1000 HE	1505	50	650	1003	231	400	231	400	140	315

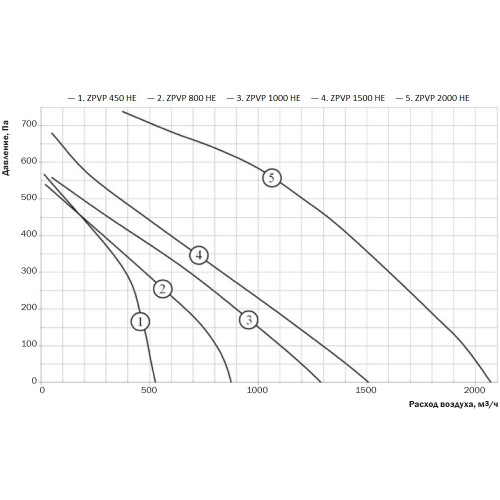

Аэродинамическая схема

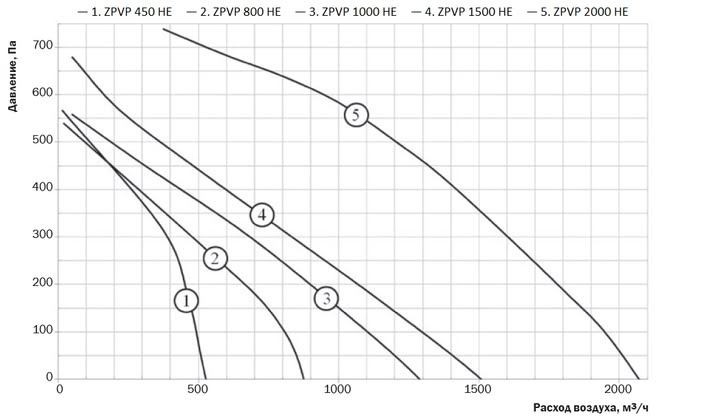

Аэродинамическая схема ZILON ZPVP HE с пластинчатым рекуператором в напольном исполнении

Компактные приточно-вытяжные установки ZILON ZPVP 1000 HE имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:

регулирование скорости вентиляторов;
регулирование температуры приточного воздуха;
двухуровневая защита от замерзания рекуператора;
контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.);
контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха;
управление приводами воздушных клапанов.

Схема принципа работы установки

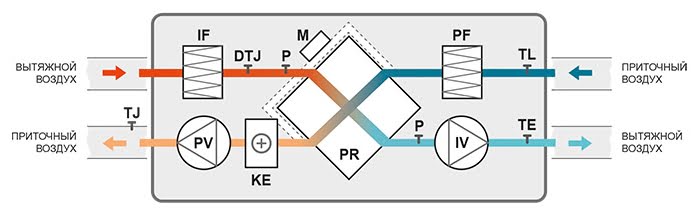

Схема принципа работы ZILON ZPVP 1000/1500/2000 HE с пластинчатым рекуператором (напольные)

TJ – датчик температуры приточного воздуха;
IF – фильтр вытяжного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
PV – вентилятор приточного воздуха;
KЕ – электрический нагреватель;
PR – пластинчатый рекуператор;

PF – фильтр для свежего воздуха;
TL – датчик температуры приточного воздуха;
IV – вентилятор вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса);
М – привод заслонки байпаса
