Приточно-вытяжная установка ZILON ZPVP 450 HE

390 339 руб.

В наличии

Другие товары этой серии

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 450 HE с пластинчатым рекуператором и электрическим нагревателем в напольном исполнении. Предназначена для очистки (фильтр класса EU5), нагрева и подачи свежего воздуха в жилых, административных и производственных помещениях.

Преимущества

Высокая надежность
Электрический нагреватель с 2-х ступенчатой защитой от перегрева. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском. Рекупер имеет защиту от замерзания.
Снижены энергетические затраты
В процессе работы, тепло вытяжного воздуха передается поступающему.
Высокая эффективность
Установлен высокоэффективный и производительный пластинчатый рекуператор с КПД до 75%.
Удобное и быстрое обслуживание
Продуманные быстросъемные крепления для комфортного обслуживания системы.
Звуко- и теплоизолированный корпус
Изготовлен из листовой оцинкованной стали и проложена базальтовая минеральная вата 50 мм.

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 450 HE
Серия	ZPVP HE
Тип монтажа	напольный
Тип двигателя	AC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Диаметр воздуховода, Ø мм	160
Производительность
Макс. производительность, м3/ч	526
Макс. давление, Па	566
Номинальные обороты вентиляторов, об/мин	2150
Мощность электрического нагревателя, кВт	2,0
Эксплуатационные
Потребляемая мощность, кВт	3,8
Макс. рабочий ток, А	16,9
Уровень звукового давления, дБ(А)	49
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP54
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU3 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1

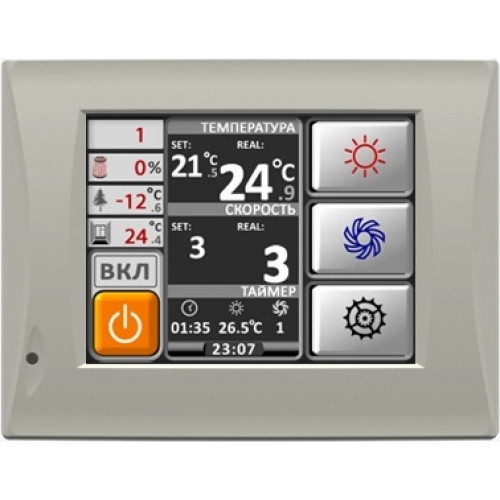

Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1170х360х695
Вес, кг	48
Вес в упаковке, кг	53

Схема размерных характеристик

Схема размерных характеристик ZILON ZPVP H с рекуператором воздуха (горизонтальные)

Модель	Размеры, мм
ZPVP 450 HE	L	L1	W	W1	H	H1	H2	H3	H4	H5	H6	D
ZPVP 450 HE	1170	50	360	194	695	255	190	255	190	31	51	160

Аэродинамическая схема

Аэродинамическая схема ZILON ZPVP HE с пластинчатым рекуператором в напольном исполнении

Компактные приточно-вытяжные установки ZILON ZPVP 450 HE имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:

регулирование скорости вентиляторов;
регулирование температуры приточного воздуха;
двухуровневая защита от замерзания рекуператора;
контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.);
контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха;
управление приводами воздушных клапанов.

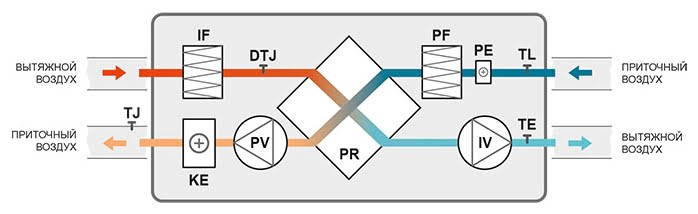

Схема принципа работы установки

Схема принципа работы ZILON ZPVP 450/800 HE с пластинчатым рекуператором (напольн)

IF – фильтр вытяжного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
KE – электрический нагреватель;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;

PF – фильтр для свежего воздуха;
PE – подогреватель теплообменника;
TL – датчик температуры приточного воздуха;
IV – вентилятор вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TJ – датчик температуры приточного воздуха
